Grafiet hoekradiusfrees【4 snijkanten Φ 3-12】3 Grafiet hoekradiusfrees【4 snijkanten Φ 3-12】1 grafiet frees

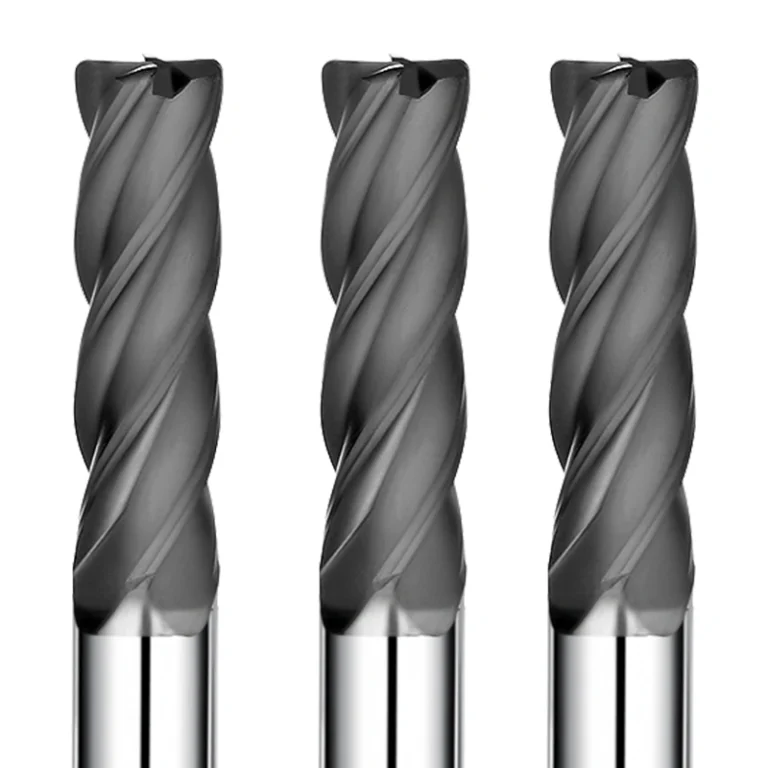

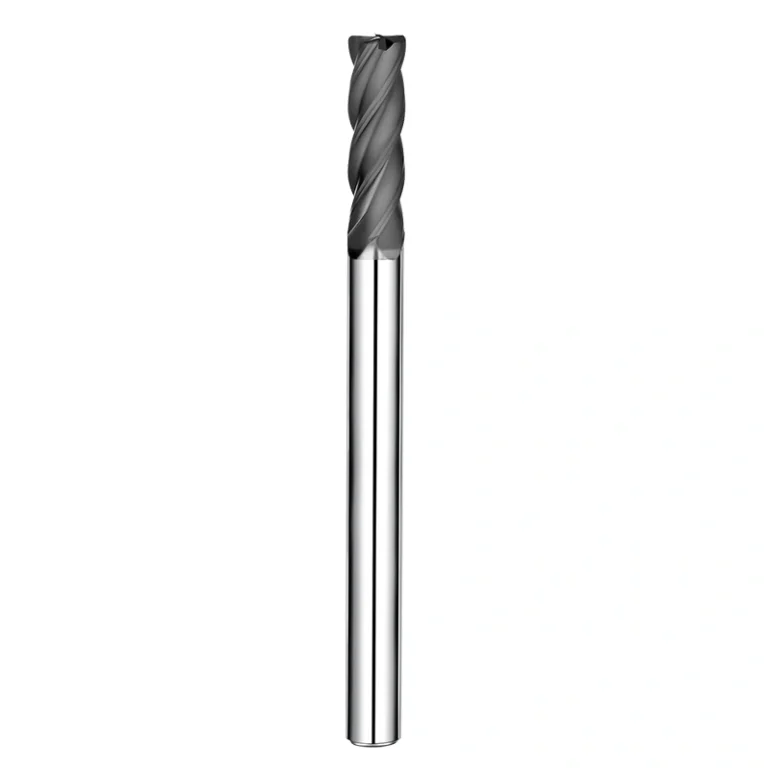

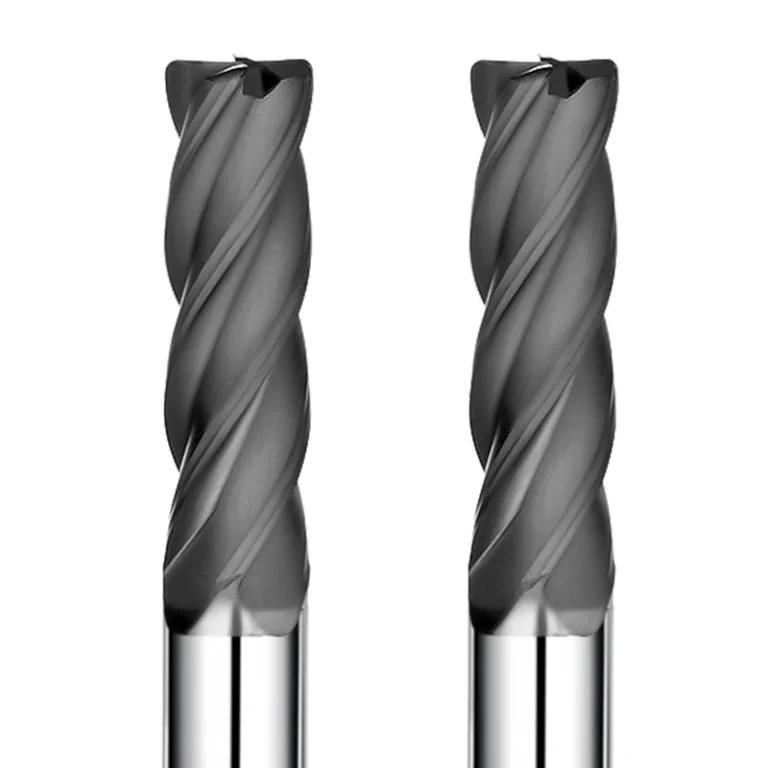

Grafiet 4-snijdige hoekradiusfrees

Zeer efficiënt bewerken van grafiet met SAMHO 4-snijdige diamantfreesjes met afgeronde hoeken (Φ3–12 mm)

Maximaliseer uw productiviteit in schurende omgevingen met de SAMHO Graphite-serie. Deze 4-snijdige hoekradiusfrezen zijn ontworpen voor het frezen van grafiet en technische keramiek op hoge snelheid en combineren de extreme hardheid van een diamantcoating met hoge hechting met de structurele stijfheid van een ontwerp met meerdere snijkanten.

Spiraalconfiguratie: 4-snijvlakken voor verhoogde stijfheid en hogere voedingssnelheden.

Randbescherming: De afgeronde hoeken voorkomen micro-afsplintering en verlengen de levensduur van het gereedschap.

Gegarandeerde lange levensduur: In de praktijk bewezen levensduur van het gereedschap van meer dan 18 uur bij continu droog snijden.

Precisietolerantie: CNC-geslepen tot een strikte ±0.01 mm voor zeer nauwkeurige matrijs- en elektrodebewerking.

Vraag een offerte aan

Bij het bewerken van grafietelektroden of bros keramiek is het afbreken van de snijkant van het gereedschap de belangrijkste oorzaak van stilstand. De SAMHO 4-Flute Corner Radius-serie is ontworpen om dit probleem op te lossen en biedt een versterkte snijkant en een hoge afnamecapaciteit die standaard 2-snijkantgereedschappen niet kunnen evenaren.

Geavanceerde technische kenmerken

  • Diamantcoating met hoge hechting voor extreme slijtvastheid
    Grafiet en keramiek zijn zeer schurend. Onze gepatenteerde diamantcoating biedt een chemisch inerte, ultraharde barrière die:
    • Bestand tegen slijtage door schuren: Behoudt scherpe snijkanten gedurende meer dan 18 uur.
    • Thermische stabiliteit: Ondersteunt snelle droge bewerking en MQL zonder delaminatie van de coating.
  • Hoekradiusgeometrie voor versterkte randen
    In tegenstelling tot scherpe vierkante freesgereedschappen, verdeelt het ontwerp met afgeronde hoeken de snijkrachten gelijkmatiger:
    • Verbeterde randsterkte: Minimaliseert spanningsconcentratie en voorkomt afbrokkeling van de hoeken.
    • Superieure oppervlakteafwerking: Ideaal voor nauwkeurig contouren, afwerking van holtes en complexe 3D-overgangen.
  • 4-fluitig ontwerp met hoge stijfheid
    Geoptimaliseerd voor zeer efficiënt zijfrezen en afwerken:
    • Verhoogde stijfheid: Vermindert gereedschapsafbuiging en trillingen tijdens bewerkingen met hoge aanvoersnelheid.
    • Betere oppervlaktekwaliteit: Meer snijkanten maken fijnere afwerkingen mogelijk bij hogere snijsnelheden in vergelijking met gereedschappen met twee snijkanten.
  • Ultrafijn hardmetalen substraat & tolerantie van ±0.01 mm
    Gebouwd op een ultrafijnkorrelig massief hardmetalen substraat voor maximale breuktaaiheid. Dankzij geavanceerd 5-assig CNC-slijpen wordt een maattolerantie van ±0.01 mm gehandhaafd, wat zorgt voor herhaalbare, zeer nauwkeurige resultaten in grafietvormen en keramische constructieonderdelen.

Ideale toepassingen

  • Bewerking van grafietelektroden: Hoogefficiënt frezen voor EDM-elektroden
  • Technische keramiek: Bewerking van zirkonia, aluminiumoxide en elektrokeramiek
  • Harde/Broze composieten: Nauwkeurig snijden van glasvezel- en koolstofvezelversterkte materialen

Professionele tips voor maximale prestaties

  • Koelstrategie: Het meest geschikt voor droog snijden met een krachtig stofafzuigsysteem of MQL; de onmiddellijke verwijdering van schuurstof voorkomt secundaire slijtage van het gereedschap.
  • Precisie-instelling: Gebruik contactloze gereedschapinstellers tijdens de CNC-instelling om de diamantrand te beschermen.
  • Optimalisatie van de voedingssnelheid: Het ontwerp met 4 snijkanten maakt hogere voedingssnelheden mogelijk dan gereedschappen met 2 snijkanten; raadpleeg de tabel SHGLSR 4 Milling Conditions voor optimale parameters.

Waarom samenwerken met SAMHO voor groothandel?

  • Groothandel kortingen: Aanzienlijke kostenbesparingen voor grootschalige fabrikanten van elektroden en keramiek.
  • Divers modellenaanbod: Meer dan 42 gespecialiseerde modellen voor diameters van Φ3 tot Φ12 mm
  • OEM-uitmuntendheid: Aangepaste radii, halslengtes en speciale coatings zijn op aanvraag verkrijgbaar.

Aanbevolen materialen voor bewerking (Sterk aanbevolen: ⭐️ | Aanbevolen: ⭕️ | Voorgesteld: ◯ )

Categorie Werkmateriaal Rang
MATRIJSSTAAL Koolstofstaal (S45C/S55C)
Gelegeerde staalsoorten (SK/SCM/SUS)
Voorgehard staal (NAK/HPM)
Gehard staal (~55/~60/~70 HRC)
SPECIAAL MATERIAAL Aluminiumlegeringen
grafiet ⭐️
Koper
Kunststoffen
Koolstofvezel
Titanium legeringen
Hittebestendige legeringen
Gecementeerd hardmetaal
Hard bros (niet-metallisch) materiaal

grafiet hoekradius vingerfrees
Totaal 42 modellen

Modelnummer buiten Diameter Lengte van snede Effectieve lengte Straal Schachtconushoek Totale lengte Aantal fluiten Shank Diameter Beschikbaar
GRASR4-0302100-60 3 10 - 0.2 15 ° 60 4 3/4 ○
GRASR4-0302100-75 3 10 - 0.2 15 ° 75 4 3/4 ○
GRASR4-0302100-100 3 10 - 0.2 15 ° 100 4 3/4 ○
GRASR4-0305100-60 3 10 - 0.5 15 ° 60 4 3/4 ○
GRASR4-0305100-75 3 10 - 0.5 15 ° 75 4 3/4 ○
GRASR4-0305100-100 3 10 - 0.5 15 ° 100 4 3/4 ○
GRASR4-04001120-60 4 12 - 0 - 60 4 4 ○
GRASR4-04001120-75 4 12 - 0 - 75 4 4 ○
GRASR4-04001120-100 4 12 - 0 - 100 4 4 ○
GRASR4-04002120-60 4 12 - 0.2 - 60 4 4 ○
GRASR4-04002120-75 4 12 - 0.2 - 75 4 4 ○
GRASR4-04002120-100 4 12 - 0.2 - 100 4 4 ○
GRASR4-04005120-60 4 12 - 0.5 - 60 4 4 ○
GRASR4-04005120-75 4 12 - 0.5 - 75 4 4 ○
GRASR4-04005120-100 4 12 - 0.5 - 100 4 4 ○
GRASR4-06002200-60 6 20 - 0.2 - 60 4 6 ○
GRASR4-06002200-75 6 20 - 0.2 - 75 4 6 ○
GRASR4-06002250-100 6 25 - 0.2 - 100 4 6 ○
GRASR4-06003200-60 6 20 - 0.3 - 60 4 6 ○
GRASR4-06003200-75 6 20 - 0.3 - 75 4 6 ○
GRASR4-06003250-100 6 25 - 0.3 - 100 4 6 ○
GRASR4-06005200-60 6 20 - 0.5 - 60 4 6 ○
GRASR4-06005200-75 6 20 - 0.5 - 75 4 6 ○
GRASR4-06005250-100 6 25 - 0.5 - 100 4 6 ○
GRASR4-08005250-75 8 25 - 0.5 - 75 4 8 ○
GRASR4-08005300-100 8 30 - 0.5 - 100 4 8 ○
GRASR4-08005350-150 8 35 - 0.5 - 150 4 8 ○
GRASR4-08010250-75 8 30 - 1 - 75 4 8 ○
GRASR4-08010300-100 8 30 - 1 - 100 4 8 ○
GRASR4-08010350-150 8 35 - 1 - 150 4 8 ○
GRASR4-10005250-75 10 25 - 0.5 - 75 4 10 ○
GRASR4-10005300-100 10 30 - 0.5 - 100 4 10 ○
GRASR4-10005400-150 10 40 - 0.5 - 150 4 10 ○
GRASR4-10010250-75 10 25 - 1 - 75 4 10 ○
GRASR4-10010300-100 10 30 - 1 - 100 4 10 ○
GRASR4-10010400-150 10 40 - 1 - 150 4 10 ○
GRASR4-12005400-100 12 40 - 0.5 - 100 4 12 ○
GRASR4-12005500-150 12 50 - 0.5 - 150 4 12 ○
GRASR4-12005500-180 12 50 - 0.5 - 180 4 12 ○
GRASR4-12010400-100 12 40 - 1 - 100 4 12 ○
GRASR4-12010500-150 12 50 - 1 - 150 4 12 ○
GRASR4-12010500-180 12 50 - 1 - 180 4 12 ○

Maalomstandigheden

Werkmateriaal grafiet
(mm)Diameter/Radius (mm)Overhang Voorbewerken (min-1) Snelheid Voorbewerken (mm/min) Toevoer RuwheidAp(mm) Ruwheid Ae (mm) Finishsnelheid (min-1) Afwerking (mm/min) Aanvoer AfwerkingAp(mm) AfwerkingAe(mm)
3R0.2 12∽24 15000∽12000 3000∽2500 0.3 1.8 15000∽12000 3000∽2500 0.12 0.12
3R0.2 24∽42 12000∽6000 2500∽1500 0.2 1.8 12000∽6000 2500∽1500 0.12 0.12
3R0.2 42∽70 6000∽4000 1500∽1000 0.15 1.8 6000∽4000 1500∽1000 0.12 0.12
3R0.5 12∽24 15000∽12000 3000∽2500 0.3 1.8 15000∽12000 3000∽2500 0.12 0.12
3R0.5 24∽42 12000∽6000 2500∽1500 0.2 1.8 12000∽6000 2500∽1500 0.12 0.12
3R0.5 42∽70 6000∽4000 1500∽1000 0.15 1.8 6000∽4000 1500∽1000 0.12 0.12
4R0.1 18∽24 14000∽12000 3000∽2500 0.3 2 14000∽12000 3000∽2500 0.08 0.12
4R0.1 24∽42 12000∽6000 2500∽1500 0.3 2 12000∽6000 2500∽1500 0.08 0.12
4R0.1 42∽70 6000∽4000 1500∽1000 0.2 2 6000∽4000 1500∽1000 0.08 0.12
4R0.2 18∽24 14000∽12000 3000∽2500 0.3 2 14000∽12000 3000∽2500 0.12 0.12
4R0.2 24∽42 12000∽6000 2500∽1500 0.3 2 12000∽6000 2500∽1500 0.12 0.12
4R0.2 42∽70 6000∽4000 1500∽1000 0.2 2 6000∽4000 1500∽1000 0.12 0.12
6R0.5 18∽24 14000∽12000 3000∽2500 0.3 2 14000∽12000 3000∽2500 0.12 0.12
6R0.5 24∽42 12000∽6000 2500∽1500 0.3 2 12000∽6000 2500∽1500 0.12 0.12
6R0.5 42∽70 6000∽4000 1500∽1000 0.2 2 6000∽4000 1500∽1000 0.12 0.12
6R0.2 18∽30 12000∽9000 4000∽3500 1 2.4 12000∽9000 4000∽3500 0.1 0.12
6R0.2 30∽42 9000∽7000 3500∽2500 1 2.4 9000∽7000 3500∽2500 0.1 0.12
6R0.2 42∽70 7000∽4000 25000∽1500 0.6 2.4 7000∽4000 25000∽1500 0.1 0.12
6R0.3 18∽30 12000∽9000 4000∽3500 1 2.4 12000∽9000 4000∽3500 0.12 0.12
6R0.3 30∽42 9000∽7000 3500∽2500 1 2.4 9000∽7000 3500∽2500 0.12 0.12
6R0.3 42∽70 7000∽4000 25000∽1500 0.6 2.4 7000∽4000 25000∽1500 0.12 0.12
8R0.5 18∽30 12000∽9000 4000∽3500 1.5 3.6 12000∽9000 4000∽3500 0.15 0.12
8R0.5 30∽42 9000∽7000 3500∽2500 1.2 3.6 9000∽7000 3500∽2500 0.15 0.12
8R0.5 42∽70 7000∽4000 25000∽1500 1.2 3.6 7000∽4000 25000∽1500 0.15 0.12
8R0.5 24∽32 10000∽8000 4000∽3500 1.8 4.8 10000∽8000 4000∽3500 0.18 0.12
8R0.5 32∽56 8000∽5000 3500∽2000 1.8 4.8 8000∽5000 3500∽2000 0.18 0.12
8R0.5 56∽110 5000∽2000 2000∽1000 1.8 4.8 5000∽2000 2000∽1000 0.18 0.12
10R1 24∽32 10000∽8000 4000∽3500 1.8 4.8 10000∽8000 4000∽3500 0.18 0.12
10R1 32∽56 8000∽5000 3500∽2000 1.8 4.8 8000∽5000 3500∽2000 0.18 0.12
10R1 56∽110 5000∽2000 2000∽1000 1.8 4.8 5000∽2000 2000∽1000 0.18 0.12
10R0.5 24∽40 10000∽8000 4000∽3500 2 6 10000∽8000 4000∽3500 0.18 0.12
10R0.5 40∽70 8000∽5000 3500∽2000 2 6 8000∽5000 3500∽2000 0.18 0.12
10R0.5 70∽110 5000∽2000 2000∽1000 2 6 5000∽2000 2000∽1200 0.18 0.12
10R1 24∽40 10000∽8000 4000∽3500 2 6 10000∽8000 4000∽3500 0.18 0.12
10R1 40∽70 8000∽5000 3500∽2000 2 6 8000∽5000 3500∽2000 0.18 0.12
10R1 70∽110 5000∽2000 2000∽1000 2 6 5000∽2000 2000∽1000 0.18 0.12
12R0.5 48∽72 7000∽5000 3500∽2500 3 8 7000∽5000 3500∽2500 0.18 0.12
12R0.5 72∽110 5000∽4000 2500∽1800 3 8 5000∽4000 2500∽1800 0.18 0.12
12R0.5 110∽150 4000∽2000 1800∽450 3 8 4000∽2000 1800∽1200 0.18 0.12
12R1 48∽72 7000∽5000 3500∽2500 3 8 7000∽5000 3500∽2500 0.18 0.12
12R1 72∽110 5000∽4000 2500∽1800 3 8 5000∽4000 2500∽1800 0.18 0.12
12R1 110∽150 4000∽2000 1800∽450 3 8 4000∽2000 1800∽1200 0.18 0.12
Download 1: Grafiet 4-snijdige hoekradius frees
Download 2: Grafiet 4-snijdige hoekradius frees
